Датчики температуры Pt100, Pt500, Pt1000
Особенности применения датчиков температуры Pt100, Pt500, Pt1000.
В настоящее время всё большее распространение получают датчики температуры с характеристикой термоэлемента Pt100, Pt500, Pt1000.
Измненение сопротивления от температуры для датчика температуры Pt100 c интервалом в одну десятую градуса в диапазоне 0...200 градусов можно скачать по этой ссылке.
Такие датчики температуры всё чаще применяются взамен датчиков с характеристикой 50М и 100М.
Основными достоинствами датчика температуры на основе термоэлемента Pt100, Pt1000, Pt500 являются:
- Возможность применения датчика в гораздо более широком диапазоне температур;
- Применение современных технологий позволяет изготавливать датчики с повышенной точностью, при достаточно низкой стоимости;
- Датчики температуры Pt100, Pt1000, Pt500, изготавливаемые на основе тонкопленочных технологий, обладают сравнительно малыми габаритами и соответственно высоким быстродействием
- Кроме этого, при использовании в тяжелых условиях, такие датчики температуры, как правило, служат дольше чем датчики 50М и 100М, т.к. медная проволока в агрессивной среде окисляется гораздо быстрее.
Конструктивно датчик температуры Pt100 может иметь различные конструкции:

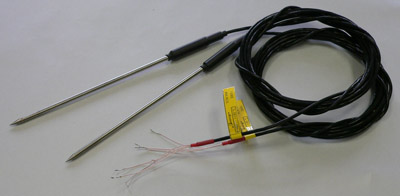

![Игольчатый датчик температуры Pt100 Игольчатый датчик температуры Pt100](/files/sections_prod/3.jpg)
![Чертеж игольчатого датчика температуры Pt100 Чертеж игольчатого датчика температуры Pt100](/files/sections_prod/4.jpg)
Конструктивно состоит из трубки диаметром 3,4,5 или 6 мм заканчивающейся острием, внутри которой расположен термоэлемент и фторопластового или силиконового кабеля, герметично заделанного в ручке датчика. Такая конструкция датчика темпеартуры позволяет его воткнуть в объект измерения на заданную глубину, подсоединить датчик к измерителю температуры и наблюдать за процессом измерения температуры. Т.к. конструктивно термоэлемент достаточно мал, то можно говорить, что чувствительная зона такого датчика располагается в 5-10 мм непосредственно за острием датчика.
При изготовление такого датчика температуры могут варьироваться следующие параметры:
1. Тип датчика температуры: Pt100, Pt1000 или Pt500
2. Диапазон измерения температуры (граничные значения)
3. Точность измерения
4. Диаметр арматуры
5. Длина погружной части
6. Тип кабеля
7. длина кабеля
8. Схема подключения датчика температуры 2-х, 3-х, 4-х проводная.
![Датчик температуры Pt100 гильза с проводом Датчик температуры Pt100 гильза с проводом](/files/sections_prod/340.jpg)
Датчик температуры Pt100 герметизация закатка (Стандартный эскиз СТ004)
![Чертеж датчик температуры Pt100 гильза с проводом, герметизация - закатка Чертеж датчик температуры Pt100 гильза с проводом, герметизация - закатка](/files/images/ct004.jpg)
Датчик температуры Pt100 герметизация обжим (Стандартный эскиз СТ006)
![Чертеж датчик температуры Pt100 гильза с проводом, герметизация - обжим Чертеж датчик температуры Pt100 гильза с проводом, герметизация - обжим](/files/images/ct006.jpg)
Датчик температуры Pt100 гильза с проводом с резбовым штуцером (Стандартный эскиз СТ005)
![Чертеж датчик температуры Pt100 гильза с проводом, с резьбовым штуцером Чертеж датчик температуры Pt100 гильза с проводом, с резьбовым штуцером](/files/images/ct005.jpg)

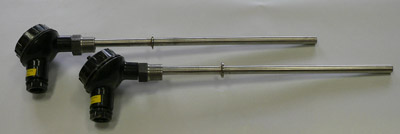

Для заказа такого датчика температуры рекомендуется скачать один из представленных эскизов, заполнить его и прислать в заявке на изготовление. Датчик температуры Pt100, Pt1000, Pt500 с соединительной головкой.
![Датчик температуры Pt100, Pt1000, Pt500 с соединительной головкой. Датчик температуры Pt100, Pt1000, Pt500 с соединительной головкой.](/files/sections_prod/12.jpg)

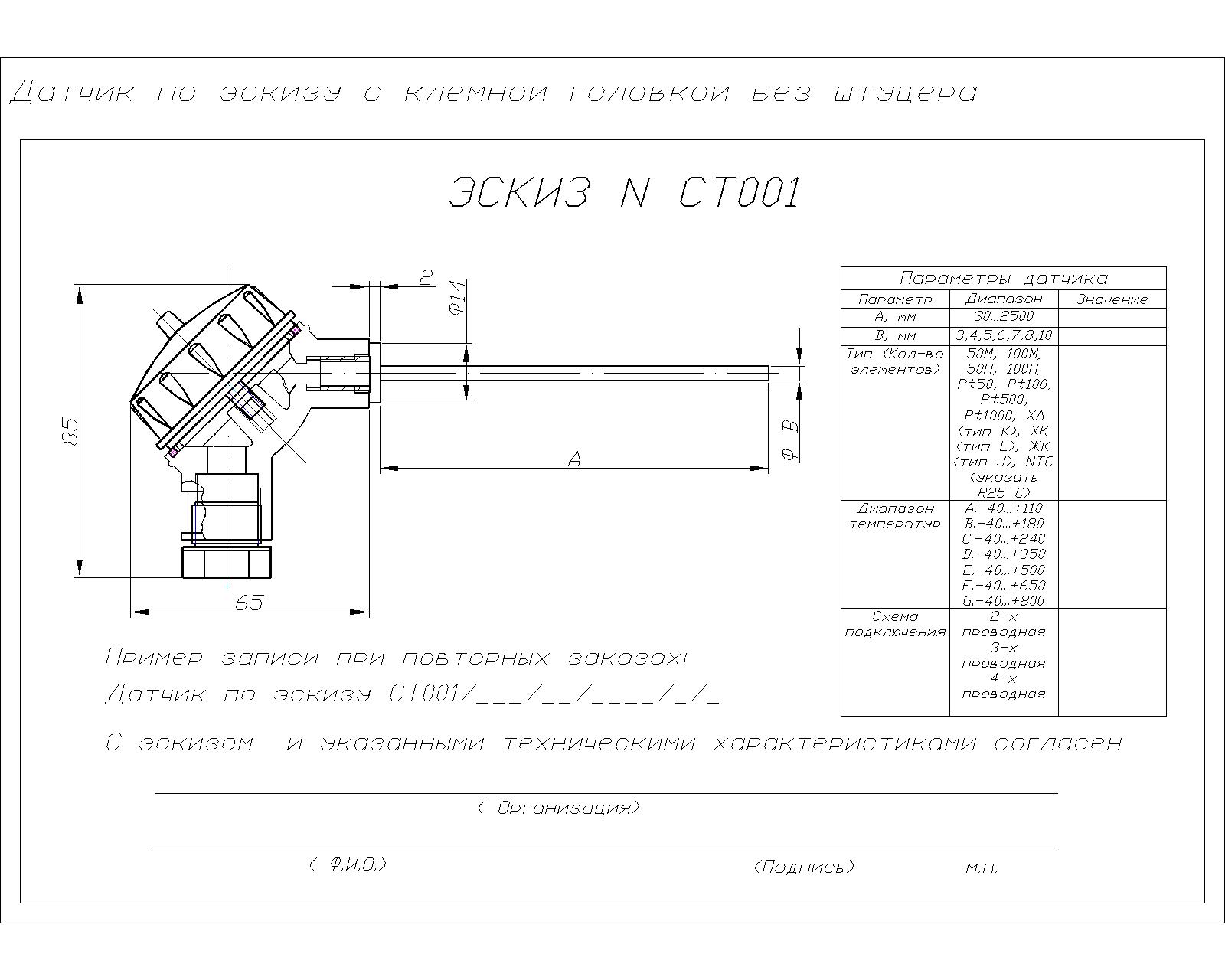

Датчик температуры Pt100, Pt1000, Pt500 с соединительной головкой без штуцера
![Датчик температуры Pt100, Pt1000, Pt500 с соединительной головкой без штуцера Датчик температуры Pt100, Pt1000, Pt500 с соединительной головкой без штуцера](/files/images/ct001.jpg)
Датчик температуры Pt100, Pt1000, Pt500 с привареным штуцером
![Датчик температуры Pt100, Pt1000, Pt500 с привареным штуцером Датчик температуры Pt100, Pt1000, Pt500 с привареным штуцером](/files/images/ct003.jpg)
Датчик температуры Pt100, Pt1000, Pt500 с плавающим штуцером
![Датчик температуры Pt100, Pt1000, Pt500 с плавающим штуцером Датчик температуры Pt100, Pt1000, Pt500 с плавающим штуцером](/files/images/ct002.jpg)

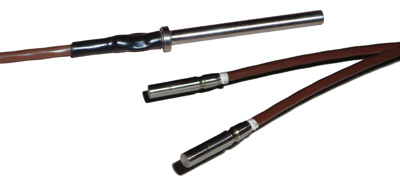

Специальные датчики Pt100, Pt1000 и Pt500Датчик температуры для упаковочных машин
![Датчик температуры Pt100 для упаковочных машин Датчик температуры Pt100 для упаковочных машин](/files/sections_prod/17.jpg)

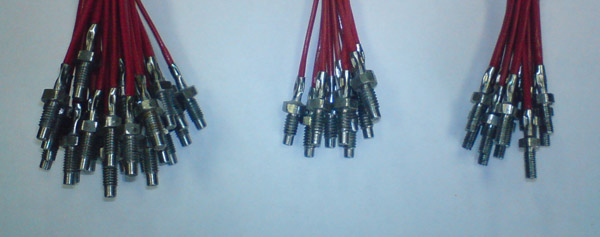

Датчики температуры Pt100 для упаковочных машин как правило имеют диапазон измерения до 240 либо до 350 градусов и имеют минимальные габариты. Датчик температуры Pt100, Pt1000 и Pt500 в форме винта
![Датчик температуры Pt100, Pt1000 и Pt500 в форме винта Датчик температуры Pt100, Pt1000 и Pt500 в форме винта](/files/sections_prod/94.jpg)
Такой датчик температуры можно вкрутить в объект измерения, надежно закрепив его на подвижном элементе. Датчик температуры Pt100, Pt1000, Pt500 поверхностный
![Датчик температуры Pt100, Pt1000, Pt500 поверхностный Датчик температуры Pt100, Pt1000, Pt500 поверхностный](/files/sections_prod/257.jpg)
Может применяться для измерения температуры труб, стен, батарей и прочих поверхностей. Для правильного измерения температуры рекомендуется использовать теплопроводящую пасту, и накрывать датчик теплоизоляцией, иначе необходимо учитывать отличие температуры вследствии теплоотвода.
|
